Als Ingenieur oder Maschinenbauer stehen Sie regelmäßig vor der Herausforderung, den richtigen Linearantrieb auszuwählen. Aber was tun Sie, wenn die Umgebungsfaktoren dagegenarbeiten? Denken Sie an Anwendungen in der Nähe von Schmutzwasser, wechselnden Temperaturen oder aggressiven Chemikalien. Bei einer Trapezgewindelösung ist die richtige Kombination von Spindel- und Mutternmaterial entscheidend für die Lebensdauer und Zuverlässigkeit Ihrer Konstruktion. In diesem Blog befassen wir uns mit den besten Materialoptionen für anspruchsvolle Umgebungen.
Welches Material wählen Sie für die Trapezgewindespindel?
Wenn eine Spindel in oder in der Nähe von Wasser verwendet wird, fällt die Wahl immer auf Edelstahl (RVS), um Korrosion zu vermeiden. Aber welchen Edelstahltyp benötigen Sie?

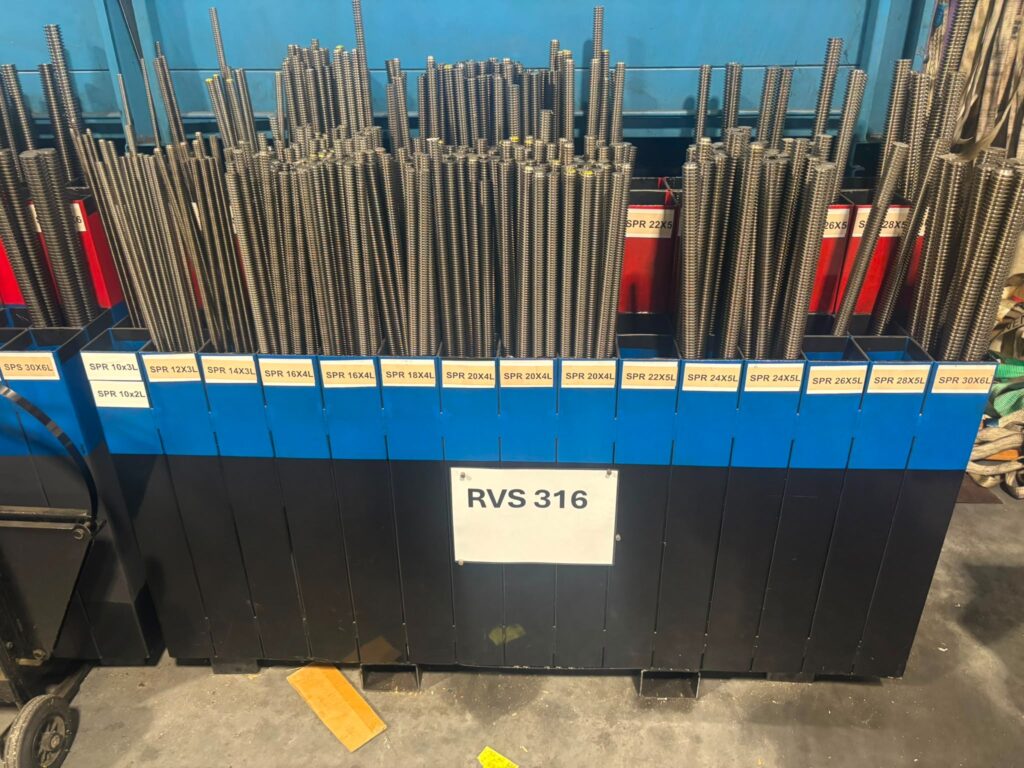

Edelstahl 316 (A4): Der Standard
In der Praxis fragen Kunden häufig nach der Qualität A2 oder A4 (besser bekannt als Edelstahl 304 und Edelstahl 316). Um es einfach zu machen: Edelstahl 316 darf immer dort eingesetzt werden, wo Edelstahl 304 vorgeschrieben ist, aber umgekehrt absolut nicht. Edelstahl 316 bietet nämlich eine weitaus höhere Korrosionsbeständigkeit. Deshalb liefern wir standardmäßig Edelstahl A4 (316). Dieses Material ist:
- Stark und zäh
- Seewasserbeständig
- Geeignet für 99 % aller Anwendungen in und um Wasser
Duplex 1.4462: Für die extremen 1 %
Für die verbleibenden 1 % der extrem rauen Umgebungen reicht Standard-Edelstahl nicht mehr aus. Denken Sie hierbei an Anwendungen in der schweren chemischen Industrie, bei denen Säuren, extreme mechanische Belastungen und Salzwasser zusammenkommen. In Fällen, in denen sowohl die Zugfestigkeit von hochwertigem Stahl als auch eine extreme chemische Beständigkeit erforderlich sind, steigen wir auf Duplex 1.4462 um.
Welches Material wählen Sie für die Trapezgewindemutter?
Die Spindel ist nur die halbe Miete. Die Mutter, die sich auf ihr bewegt, bestimmt maßgeblich Reibung, Verschleiß und Wärmeentwicklung.
RG7 Bronze: Für dynamische Anwendungen
Das am häufigsten verwendete Material für Trapezgewindemuttern ist RG7 Bronze (eine hochwertige Lagerbronze).
- Hervorragende Gleiteigenschaften: Sorgt für minimale Reibung und einen reibungslosen Lauf.
- Hohe Wärmeleitfähigkeit: Bronze leitet die durch Reibung entstehende Wärme blitzschnell ab. Dies macht sie ideal für dynamische Anwendungen, die sich kontinuierlich oder mit höheren Geschwindigkeiten bewegen.
- Achtung: Bronze benötigt eine Schmierung, um vorzeitigen Verschleiß (Fressen) auf der Edelstahlspindel zu verhindern, insbesondere in feuchten Umgebungen.
Kunststoffmuttern: Die Lösung für spezifische Herausforderungen
Während Bronze der Standard für schwere, dynamische Lasten ist, bieten technische Kunststoffe die ultimative Lösung für schmutzige, feuchte und schmiermittelfreie (Trockenlauf-)Anwendungen. In staubigen oder schmutzigen Umgebungen zieht Fett oder Öl nämlich Partikel an, die wie Schmirgelpapier wirken. Kunststoff löst dieses Problem. Je nach den genauen Umgebungsfaktoren wählen wir aus drei Hochleistungskunststoffen:
- PETP+SL (Polyethylenterephthalat + Festschmierstoff) PETP+SL ist ein modifizierter Kunststoff, der mit einem integrierten Festschmierstoff (Solid Lubricant) versehen ist.
- Ideal für: Anwendungen, bei denen eine externe Schmierung absolut unerwünscht oder unmöglich ist und bei denen Präzision gefragt ist.
- Eigenschaften: Er hat einen extrem niedrigen Reibungskoeffizienten und eine sehr hohe Verschleißfestigkeit. Zudem nimmt er nahezu keine Feuchtigkeit auf und zeigt kaum Kriechen (minimale Verformung unter konstantem Druck), wodurch die Maßhaltigkeit äußerst stabil bleibt.
- PEEK (Polyetheretherketon) Wenn die Temperaturen steigen oder aggressive Reinigungsmittel im Spiel sind, steigen wir auf PEEK um.
- Ideal für: Die Lebensmittelindustrie (FDA-konform), Pharmazie und chemische Prozessindustrie.
- Eigenschaften: PEEK behält seine mechanische Festigkeit und Steifigkeit auch bei sehr hohen Temperaturen (kontinuierlich bis zu 250 °C). Zudem ist es gegen nahezu alle Chemikalien beständig und hält wiederholter Dampfsterilisation stand.
- HDPE (High Density Polyethylen) Für leichtere, sich langsamer bewegende Anwendungen in nassen Umgebungen ist HDPE ein hervorragender Kandidat.
- Ideal für: Kläranlagen, Fischereiausrüstung oder einfache Außenanwendungen mit Schmutzwasser.
- Eigenschaften: HDPE nimmt garantiert 0 % Feuchtigkeit auf und ist sehr chemikalienbeständig. Es ist ein relativ zähes und weicheres Material, was für eine gute Dämpfung von Vibrationen und Geräuschen sorgt – und das zu einem sehr günstigen Preis. Für hohe Temperaturen oder schwere mechanische Belastungen ist es jedoch weniger geeignet.
